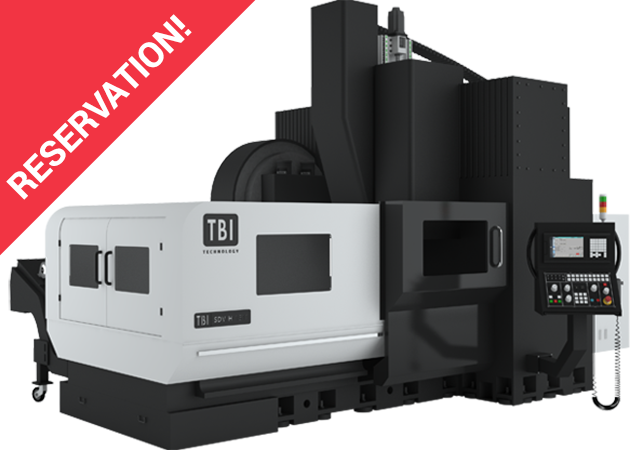

TBI SDV-H 3215 F

TBI SDV-H 3215 F
,

TBI SDV-H 3215 F

  • Odeslat poptávku
Pobierz kartę specyfikacyjną
Dostupnost: Ve výrobě: 1 jednotka, dodání Q2/2023

Hlavní vlastnosti produktu:

  • litinový skelet
  • lineární vedení ve všech osách
  • 3 sklíčka v ose X/Y a 4 sklíčka v ose Z
  • teplotní kompenzace vřetena
  • možnost obrábění v pěti směrech díky použití obráběcích hlav
  • centrální mazání
  • vysoce kvalitní kuličkové šrouby s oboustrannými ložisky
  • vysoký výkon pohonu a krouticího momentu pro vysoce výkonné obrábění
Kategorie: , Štítky: , , , ,

Standardní výbava

  • klávesnicí Fanuc 0iTF
  • závitování bez kompenzační stopky
  • ruční kolo
  • vřeteno s převodovkou SK50 30-6000 min-1
  • rozšíření pojezdu osy Z ze 760 mm na 1000 mm
  • 24polohový zásobník nástrojů
  • CTS tlakové chlazení 20 bar středové voda / vzduch
  • ofukování dutiny vřetena
  • trysky vnějšího chlazení na obvodu vřetena - voda/vzduch
  • komunikační rozhraní USB + ethernet 1gb
  • ruční pistole na oplachování pracovní plochy (vodou a vzduchem).
  • systém stlačeného vzduchu
  • šroubový vynašeč třísek & řetězový dopravník třísek

Volitelné vybavení

  • zvýšení vzdálenosti čelo vřetena-plocha stolu na 700 mm
  • absolutní lineární snímače polohy Heidenhain X/Y/Z
  • nástrojová sonda
  • Obrobková sonda

Technické údaje

Rozbalit vše

Osa X mm 3200
Osa Y mm 1500
Osa Z mm 1000
Rozměr stolu (délka x šiřka) mm 3000 x 1400
Vzdálenost mezi sloupci mm 1600
Čelo vřetena-plocha stůl mm 165-1165
T drážky (počet x šířka x rozteč) 9 x 22 x 150
Zatížení stolu kg 7000

Hlavní pohon řemenový náhon + ZF převodovka
Nástrojový držák typ ISO50
Výkon (S1/S6) kW 18,5/22 (22/26)
Max. otáčky min-1 20-4000 (30-6000 / 80-8000 / 100-10000 / 12000-24000)

Typ buben / řetěz
Počet lůžek nástrojů ks 24/32/40/60
Max. max. průměr nástroje mm 125 (210)
Max. hmotnost nástroje kg 18/20
Max. délka nástroj mm 350

Osy X/Y/Z AC - digitální pohon
Válečková vedení v osách X/Y/Z mm 65/65/45
Rychlý posun v ose X/Y/Z 10/10/12 (12/12/15)

Délka mm 8270
Šířka mm 5565
Výška mm 4250 / 4830
Hmotnost kg 31500
