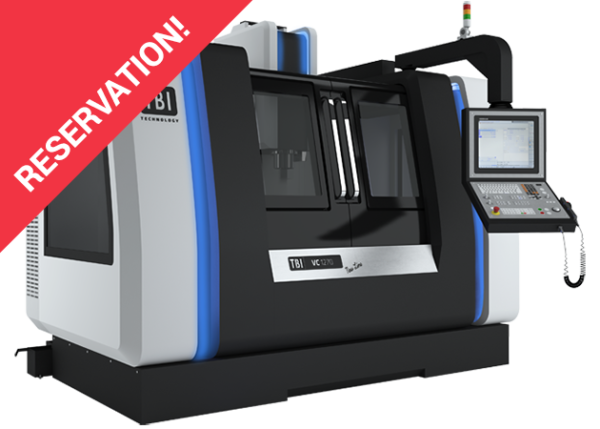

TBI VC 1270 HH New Line

,

TBI VC 1270 HH New Line

Dostupnost: Ve výrobě: 2 kusy, dodání 1/2024

Hlavní vlastnosti produktu:

  • litinový skelet
  • křížový stůl
  • lineární vedení ve všech osách
  • 4 vedení v ose Y
  • teplotní kompenzace vřetena
  • vyvažování osy Z
  • centrální mazání
  • vysoká přesnost (+/- 0,003 mm) a opakovatelnost polohování (+/- 0,002 mm)

Standardní výbava

  • Heidenhain TNC 620 CNC řízení
  • závitování bez kompenzační stopky
  • ruční kolo
  • vřeteno 12 000 min-1, přímý pohon
  • CTS tlakové chlazení 20 bar středové voda / vzduch
  • ofukování dutiny vřetena
  • trysky vnějšího chlazení na obvodu vřetena - voda/vzduch
  • komunikační rozhraní USB + ethernet 1gb
  • olejový skimmer
  • automatická výměna 24 nástrojů ISO40
  • ruční pistole na oplachování pracovní plochy (vodou a vzduchem).
  • splachování třísek z pracovního prostoru
  • pásový dopravník na třísky s vozíkem
  • rozvaděč s výměníkem tepla
  • systém filtrace chladicí kapaliny

Volitelné vybavení

  • řízení Heidenhain TNC 640 / Siemens / Fanuc
  • CTS chlazení vřetena od 40 do 80 barů
  • zvýšení otáček vřetena na 15 000 min-1
  • absolutní lineární snímače polohy Heidenhain X/Y/Z
  • kluzné vedení ve všech osách
  • příprava na montáž 4 os
  • 4 osa CNC
  • Zf převodovka
  • zvýšení výkonu hlavního motoru a axiálních motorů
  • zásobník nástrojů 30/40 pozice
  • chlazení kuličkového šroubu
  • vřetenový nosič třísek s vozíkem
  • chlazení rozvaděče s klimatizací
  • nástrojová sonda
  • Obrobková sonda

Technické údaje

Rozbalit vše

Osa X mm 1200
Osa Y mm 700
Osa Z mm 700
Rozměr stolu (délka x šiřka) mm 1350 x 700
T drážky (počet x šířka x rozteč) 5 x 18 x 100
Zatížení stolu kg 1200
Čelo vřetena-plocha stůl mm 130 ? 830

Hlavní pohon přímý pohon
Nástrojový držák typ ISO40 (DIN69871)
Výkon (S1/S6) kW 10/17
Krouticí moment (S1/S6) Nm 63,7/108,6
Max. otáčky min-1 12000 (15000)

Typ bubnový zásobník
Počet lůžek nástrojů ks 24 (30/40)
Max. max. průměr nástroje mm 80(150)
Max. hmotnost nástroje kg 7
Max. délka nástroj mm 300

Kuličkové šrouby v X/Y/Z mm 40
počet vedení v X/Y/Z ks 2/4/2 (ineární)
Rychloposuv v osách X/Y/Z m/min 36/36/36

Přesnost polohování mm +/- 0,005
Opakovaná přesnost polohování mm +/- 0,003

Instalovaný příkon kVA 35
Délka x šířka x výška mm 3400 x 2250 x 2800
Hmotnost kg 7800

Stručně řečeno: cena CNC stroje závisí především na tom, jak je vyroben. Cena se skládá z materiálu, komponentů, vybavení, lidské práce, značky. Pomineme-li otázku ovládání – CNC stroje různých výrobců mají poměrně podobná technická řešení. Obvykle se vyskytují nesrovnalosti mezi velikostí, délkou, hmotností, přesností nebo vizuálními aspekty a rozpoznatelností značky.



Zjistěte více…

Za ta léta jsme se naučili jednu věc: kolik zákazníků, tolik potřeb – a my je umíme rozpoznat. Proto si uvědomujeme, že jednou z nejpalčivějších otázek našich zákazníků je: „Kdy dostanu svůj obráběcí stroj?“. Ačkoli by se chtělo říci „to záleží na“ – protože to opravdu záleží – jsme si dobře vědomi toho, že je obtížné takový termín zařadit do jakéhokoli plánování investic nebo výroby.

Zjistěte více…

Stále více společností se rozhoduje pro nákup nového CNC obráběcího stroje, aby si udržely konkurenceschopnost na trhu a zvýšily kvalitu svých služeb. Často se však stává, že ne všichni klienti se chtějí zavázat k větší finanční částce. V takovém případě se rozhodnou využít dostupné formy financování, zejména leasing. V takovém případě se zaváží pouze k vlastnímu příspěvku a zbytek financuje leasingová společnost.

Zjistěte více…

Operativní leasing je z daňového hlediska výhodnější; počáteční splátka, celá leasingová splátka a náklady vynaložené na předmět leasingu jsou zahrnuty do daňověuznatelných nákladů. Podmínkou je, že smlouva je uzavřena alespoň na 40 % doby odpisování daného majetku a že existuje omezení při stanovení konečné hodnoty odkupu. Ke každé leasingové splátce se připočítává DPH.

V případě finančního leasingu se podnikatel stává vlastníkem CNC stroje a provádí měsíční odpisy, přičemž do nákladů se započítávají pouze úroky a veškeré vzniklé náklady. Doba trvání smlouvy ani zůstatková hodnota nejsou nijak omezeny a DPH se platí z celé hodnoty stroje spolu s první splátkou.

Standardní doba financování nákupu CNC stroje je 3 až 5 let, ale je možné ji prodloužit až na 7 let.

Zkrácení operativního leasingu je složitější. Pokud k tomu dojde před uplynutím 40 % normativní doby odpisování, ukládají předpisy leasingové společnosti povinnost prodat předmět leasingu za tržní hodnotu potvrzenou znaleckým posudkem nebo za zůstatkovou hodnotu, podle toho, která je vyšší.

Na to neexistuje jasná odpověď. Získání financování prostřednictvím dodavatele CNC strojů může tento proces usnadnit. Výše deklarovaného počátečního vkladu (minimálně 20 %), majetek společnosti a vlastníka, možnost nájemce nebo zástupce ručit osobním majetkem, perspektivy společnosti (zkušenosti manažerů, uzavřené smlouvy, výše obratu.
