TBI TC 500 SMCY-B hybrid

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną
Dostępność: Na magazynie 4 szt., dostawa: 8 tygodni

Główne cechy produktu:

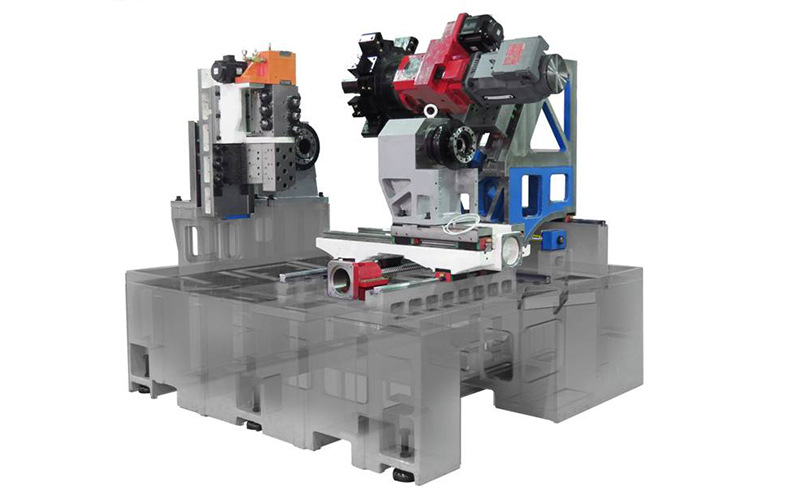

  • łoże skośne 75 st. wykonane jako monolityczny odlew żeliwny
  • wysoka sztywność konstrukcji
  • osie X i Y z szerokimi i hartowanymi liniowymi prowadnicami

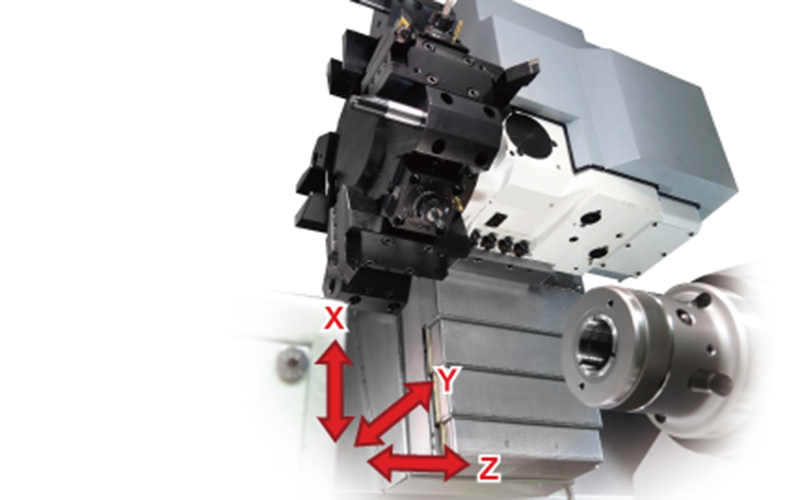

  • dodatkowe przesunięcie głowicy rewolwerowej w osi Y o 80 mm (40 mm od osi wrzeciona)
  • głowica z napędzanymi narzędziami i kolumna z narzędziami frezującymi
  • maks. prędkość wrzeciona 4000 obr/min
  • centralny układ smarowania
  • szybkie posuwy we wszystkich osiach 30 m/min
  • panel LED-owy umożliwiający śledzenie procesów obróbki
Kategorie: , Tagi: , , , , , , ,

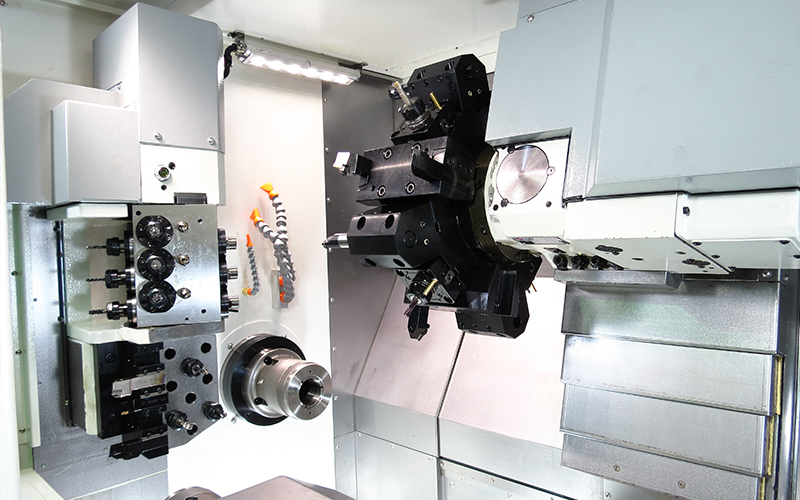

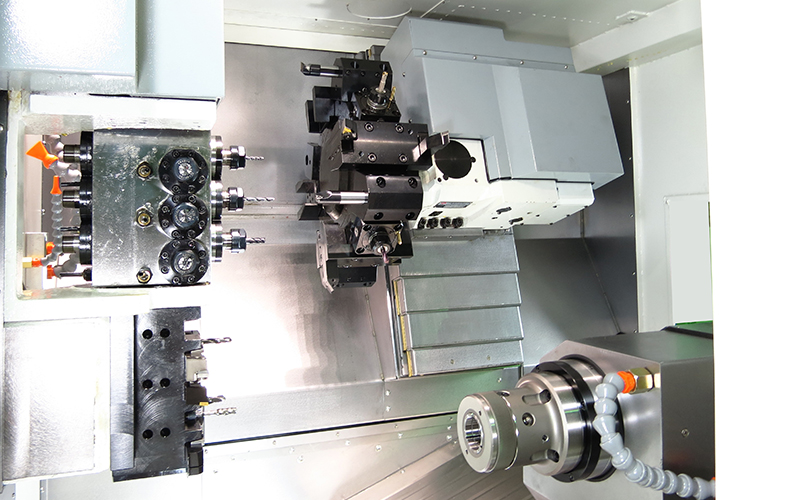

tokarka TC 500 hybrid z kolumną B

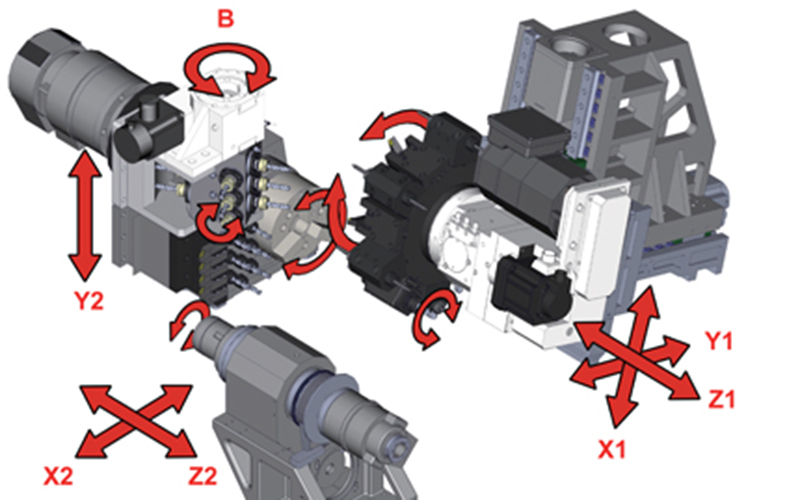

tokarka TC 500 - osie

Wyposażenie standardowe

  • sterowanie Fanuc 0iTF Plus 10? + Manual Guide i lub Mitsubishi
  • szybkozmienna głowica hydrauliczna BMT-55 ? servo napęd

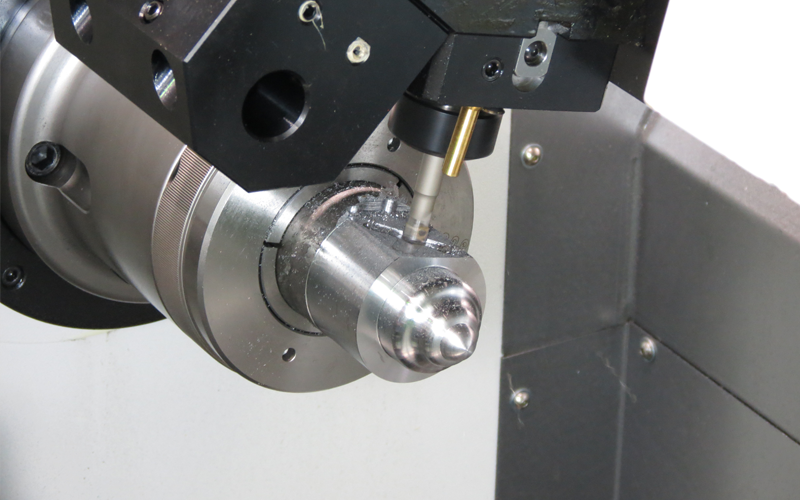

  • głowica z napędzanymi narzędziami

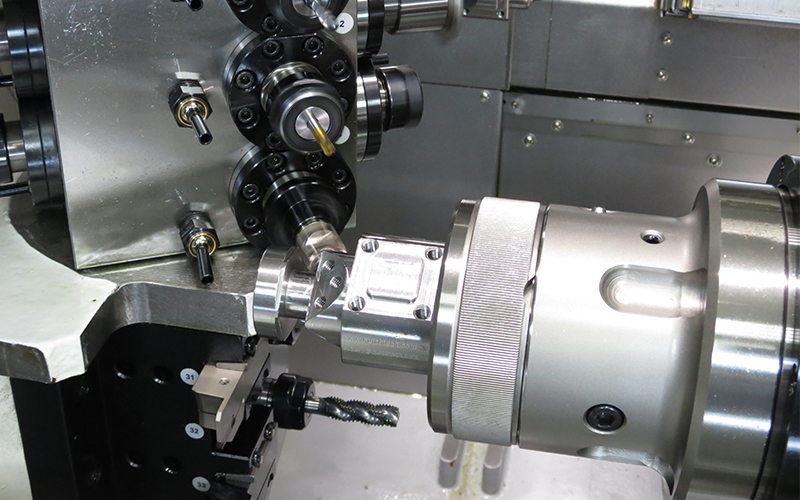

  • kolumna z narzędziami frezującymi
  • 3-szczękowy (203 mm) lub tulejowy (60 mm) uchwyt tokarski wrzeciona głównego
  • 3-szczękowy (152 mm) lub tulejowy (42 mm) uchwyt tokarski przeciwwrzeciona
  • oś Y
  • oś C wrzeciona
  • oś C przeciwwrzeciona
  • przeciwwrzeciono z napędem bezpośrednim
  • maksymalna średnica pręta we wrzecionie 65 mm
  • system chłodzenia narzędzia
  • interfejs do podajnika pręta
  • łapa detalu
  • taśmowy transporter detalu
  • zgrzebłowy transporter wiórów

Wyposażenie opcjonalne

  • podajnik pręta
  • sonda do pomiaru narzędzia

Dane techniczne

Rozwiń wszystko

Maks. średnica materiału nad łożem mm 500
Maks. średnica materiału nad suportem mm 300
Maks. średnica toczenia mm 300
Maks. długość toczenia z uchwytem tulejowym mm 500
Przejazd osi X mm 150
Przejazd osi Y mm 80 ? 40
Przejazd osi Z mm 380
Przejazd osi X1/Y1/Z1 mm 470/380/280
Prędkość przejazdu we wszystkich osiach m/min 30

Przelot wrzeciona mm 66
Maks. średnica pręta we wrzecionie mm 65
Napęd główny Silnik AC
Maks. moc napędu kW 11
Maks. obroty obr/min 4000
Rozmiar uchwytu tokarskiego mm 203

Maks. średnica pręta mm 30
Maks. obroty mm 4000

Wykonanie Servo + napędzane narzędzia
Liczba narzędzi szt. 12
Gniazdo narzędziowa VDI 30 / BMT-55 Power Control
Maks. wymiar narzędzia mm ? 25 ? 25 / 32

Liczba narzędzi szt. 5 kątowych + 9 prostych + 12 napędzanych

Długość (z transporterem wiórów) mm 2850 (3550)
Szerokość mm 1950
Wysokość mm 1970
Waga kg 6100
