Seria TCE

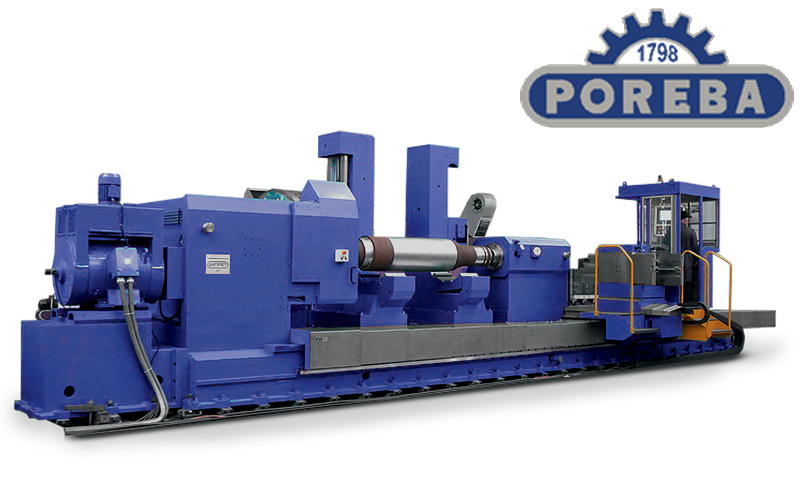

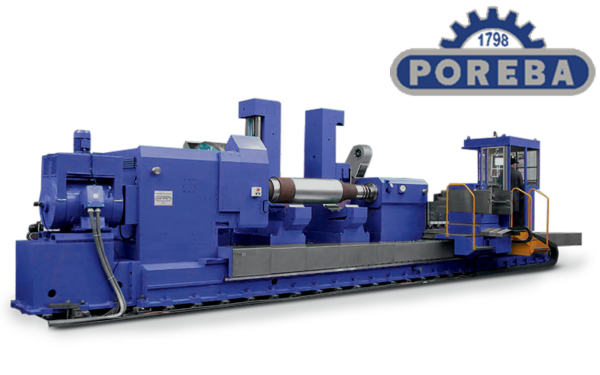

Tokarka Poręba
,

Seria TCE

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną
Dostępność: na zamówienie

Główne cechy produktu:

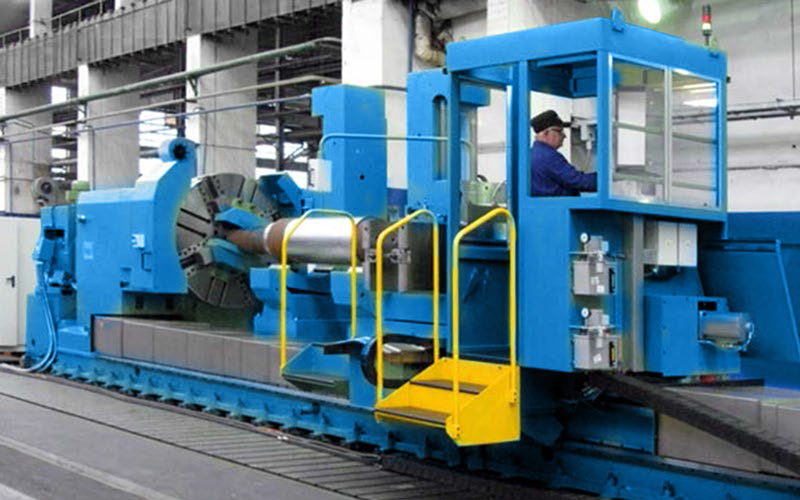

  • Tokarka serii TCE przeznaczona jest do obróbki detali w zakresie toczenia zgodnie z charakterystyką obrabiarki a w szczególności przystosowana do obróbki wielkogabarytowych wałów.
  • Wraz z wyposażeniem specjalnym obrabiarka może być dostarczona jako tokarskie centrum obróbcze z możliwością toczenia, wiercenia, frezowania i wyposażone m.in. w automatyczną głowicę narzędziową, system pomiaru narzędzia i przedmiotu, sterowaną oś C, podtrzymki detalu.
  • Budowa tokarki oparta na sztywnym łożu z hartowanymi prowadnicami.
  • Łoże 4-prowadnicowe, korpus wrzeciennika ? odlewane z żeliwa o podwyższonych własnościach wytrzymałościowych.
  • Suport wzdłużny przesuwany po dwóch prowadnicach zapewniających precyzyjne prowadzenie i trzeciej podporowej.
  • Prowadnice łoża i suportu hartowane do twardości min. 45 HRC i szlifowane.
  • Możliwość zastosowania szerokiego wachlarzu wyposażenia opcjonalnego, zwiększającego możliwości i wydajność obrabiarki.
  • Przesuwna kabina operatora z pulpitem sterowniczym.
Kategorie: , Tagi: ,
Tokarka Poręba

Wyposażenie standardowe

  • system sterowania numerycznego SIEMENS SINUMERIK 840 D sl
  • średnica przelotu nad łożem: ? 2000-2500 mm (zal. od modelu)
  • długość toczenia: 4 ÷ 25 m, co 1 m
  • uchwyt tokarski 4-ro szczękowy: ? 1700 mm
  • suport wsparty na dwu płaskich prowadnicach i jednej podporowej
  • moc napędu głównego: 150 kW (praca ciągła)
  • obroty wrzeciona: 0,5 ÷ 160 obr/min
  • zasilanie: 3 × 400 V / 50 Hz
  • suport 2?deskowy
  • przesuw osi Z realizowany z bezluzowej przekładni zębatej
  • ruch suportu poprzecznego w osi X realizowany za pomocą śruby kulowej
  • automatyczna zmiana zakresu prędkości obrotowych wrzeciennika
  • układ centralnego smarowania, sterowany przez CNC
  • transporter wiórów
  • układ chłodzenia 1,0 bar
  • konik z pinolą ? 450 mm z obrotowym wrzecionem, wskaźnikiem siły docisku, kompensacją wydłużenia przedmiotu, z automatyzowanym wysuwem pinoli, przesuwem po łożu, z automatycznym zaciskiem do łoża

Wyposażenie opcjonalne

  • średnica przelotu nad łożem: ? 2500 mm (TCE 250)
  • uchwyt tokarski 4-ro szczękowy: ? 2000 mm
  • suport dodatkowy
  • liniowy układ pomiarowy osi X i Z
  • podtrzymki

Dane techniczne

Rozwiń wszystko

Model TCE 200 | 250
Średnica przelotu nad łożem mm 2000 | 2500
Średnica toczenia nad suportem mm 1700 | 2000
Rozstaw kłów (co 1 m) mm 4000 ÷ 25000

Zakres obrotów (regulacja bezstopniowa) obr/min 0,5 ÷ 160
Moc silnika napędu głównego kW 150/ 200 *
Maks. moment obrotowy wrzeciona Nm 180 000
Stożek wrzeciona 1:10

Przesuw wzdłużny mm długość toczenia
Przesuw poprzeczny mm 660 + 450
Szybki przesuw w osi X mm/min 2000
Szybki przesuw w osi Z mm/min 4000
Napęd osi Z typ Zębatkowy, Bezluzowy

Średnica pinoli mm ? 450
Wysuw pinoli mm 200
Szybki wysuw pinoli mm/min 300
Roboczy wysuw pinoli mm/min 4

Długość mm 7000 + długość toczenia
Szerokość mm 4350
Wysokość mm 2500 | 2900
