Seria TCF

Tokarka Poręba
,

Seria TCF

  • Wyślij zapytanie
Pobierz kartę specyfikacyjną
Dostępność: na zamówienie

Główne cechy produktu:

  • Do obróbki wielkogabarytowych wałów i detali o dużych średnicach.

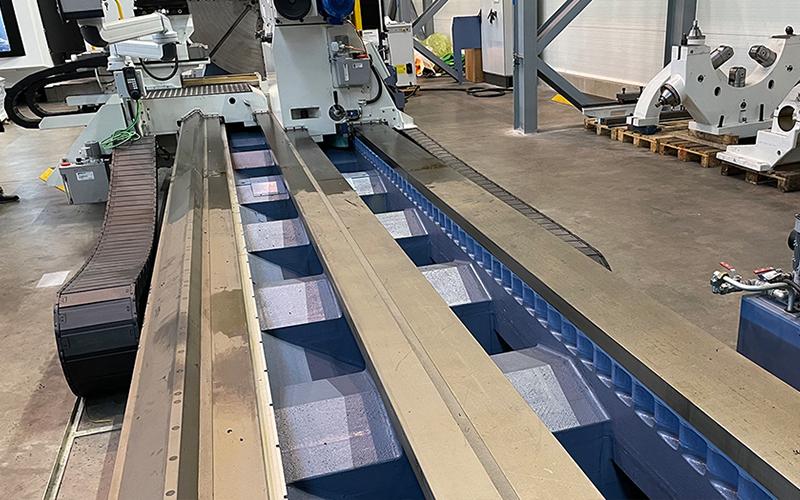

  • Łoże 3-prowadnicowe, korpus wrzeciennika ? odlewane z żeliwa o podwyższonych własnościach wytrzymałościowych.
  • Prowadnice łoża i suportu hartowane do twardości min. 45 HRC i szlifowane.
  • Suport wzdłużny przesuwany po dwóch lub trzech prowadnicach zapewniających precyzyjne prowadzenie.
  • Możliwość zastosowania szerokiego wachlarzu wyposażenia opcjonalnego, zwiększającego możliwości i wydajność obrabiarki.
  • Przesuwna kabina operatora z pulpitem sterowniczym.
Kategorie: , Tag:

Wyposażenie standardowe

  • system sterowania numerycznego SIEMENS SINUMERIK 840 D sl Operate z podstawowymi funkcjami toczenia i mocą napędu głównego 71 kW (praca ciągła)
  • średnica przelotu nad łożem: ? 1600-3000 mm (zal. od modelu)
  • długość toczenia: 3 ÷ 25 m, co 1 m

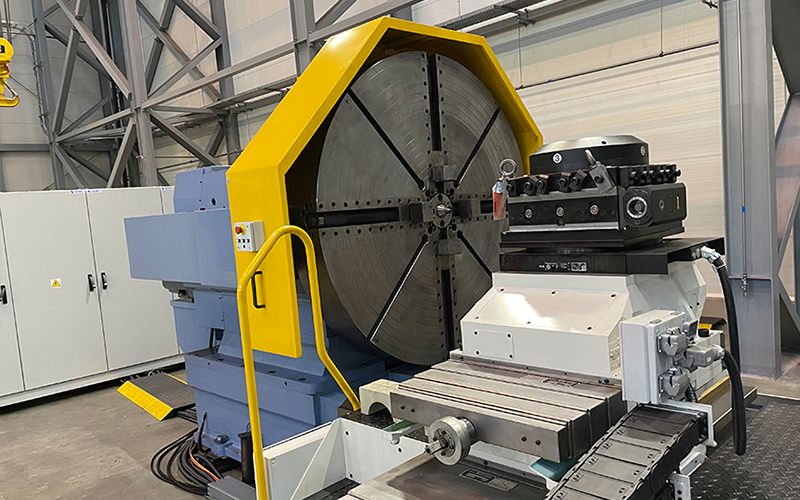

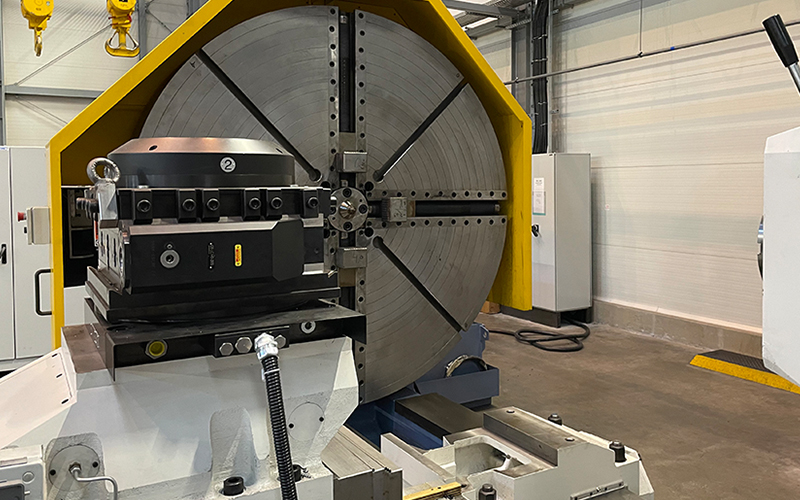

  • uchwyt tokarski 4-ro szczękowy: ? 1600 mm
  • suport wsparty na dwu prowadnicach
  • moc napędu głównego: 71 kW (praca ciągła)
  • obroty wrzeciona: 0,5 ÷ 250 obr/min
  • zasilanie: 3 × 400 V / 50 Hz

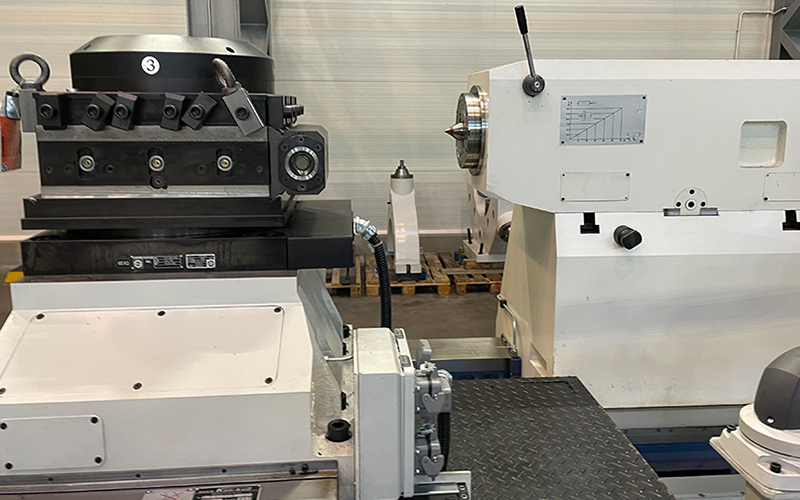

  • automatyczna głowica narzędziowa 4-ro pozycyjna
  • przesuw osi Z realizowany z bezluzowej przekładni zębatej
  • ruch suportu poprzecznego w osi X realizowany za pomocą śruby kulowej
  • automatyczna zmiana zakresu prędkości obrotowych wrzeciennika
  • układ centralnego smarowania, sterowany przez CNC
  • transporter wiórów
  • układ chłodzenia 1,0 Bar
  • konik z pinolą ? 280 mm z obrotowym wrzecionem, wskaźnikiem siły docisku, kompensacją wydłużenia przedmiotu, z automatyzowanym wysuwem pinoli i przesuwem po łożu

Wyposażenie opcjonalne

  • wrzeciono z końcówką A1-20
  • zwiększenie obrotów wrzeciona
  • trzecia prowadnica dla wsparcia suportu
  • suport dodatkowy
  • system sterowania numerycznego SIEMENS SINUMERIK 840 D sl Operate
  • konik z pinolą ? 280 mm z obrotowym wrzecionem, wskaźnikiem siły docisku, kompensacją wydłużenia przedmiotu, z automatyzowanym wysuwem pinoli, przesuwem po łożu, zaciskiem pinoli, zaciskiem do łoża
  • podtrzymki

Dane techniczne

Rozwiń wszystko

Model TCF 160 | 200 | 224 | 250 | 275 | 300
Średnica przelotu nad łożem mm 1600 | 2000 | 2250 | 2500 | 2750 | 3000
Średnica toczenia nad suportem mm 1300 | 1600 | 1800 | 2200 | 2450 | 2700
Rozstaw kłów (co 1m) mm 3000 ÷ 25000

Zakres obrotów (regulacja bezstopniowa) obr/min 0,5 ÷ 250 / 0,6 ÷ 315*
Moc silnika napędu głównego kW 71 / 100 *
Maks. moment obrotowy wrzeciona Nm 40000 / 50000 *
Stożek wrzeciona 1:10 / A1:20*

Suport ilość 2 (opcja 3)
Przesuw poprzeczny mm długość toczenia
Przesuw poprzeczny mm 650
Szybki przesuw w osi X/Z mm/min 6000 / 4000

Średnica pinoli mm ? 280 / ? 450 *
Wysuw pinoli mm 200

Długość mm 3550 + długość toczenia
Szerokość mm 2600
Wysokość mm 2300
